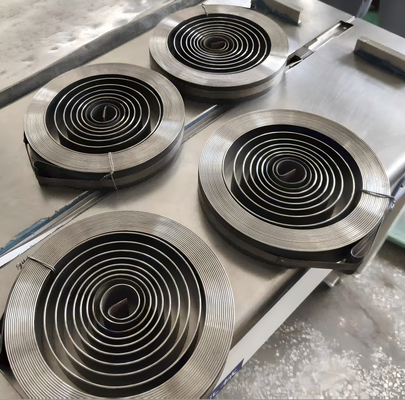

Bu özel düz spiral yay (scroll spring), servomotor pozisyonu geri bildirim kablosu geri çekilmesi için özel olarak tasarlanmıştır ve amortisör aktüatör sistemleriyle geniş çapta eşleşmektedir.60Si2MnA silikon-manganz yaylı çelikten üretilmiştir., tam piston darbe hareketi sırasında otomatik kablo geri sarma için istikrarlı, tutarlı tork sağlar.

Sıradan 65Mn yaylı çeliklerin aksine, 60Si2MnA daha yüksek germe dayanıklılığına, olağanüstü gevşeme karşıtı performansına ve üstün döngüsel yorgunluk direncine sahiptir.Tekrarlanan sarma ve açma döngüleri ile uzun süreli sürekli endüstriyel çalışma için ideal hale getirirBahçemiz, kabloların gerilmesi veya sıkışması olmadan pürüzsüz bir gerginlik sağlamak için kesin segmentli sarma yapısı ile müşteri teknik özelliklerine göre sıkı bir şekilde üretilir.

Ana teknik özellikler

• Ham madde: 60Si2MnA alaşımlı yaylı çelik bant
• Şerit boyutu: 2 mm kalınlığı × 39 mm genişliği
• Toplam etkin dönüşler: 23 dönüş (13 sıkı sarılmış taban dönüşü + 10 aralıklı çalışma dönüşü)
• Tam hamle başına gerçek en yüksek sıkıştırma dönüşü: 5.6 dönüş
• İlk bobinin iç çapı: 40 mm.
• Dış sabitleme sapı çapı: 10 mm. İç düz kanca uzunluğu: 25 mm.
• Eşleşen kabın iç çapı: 275 mm
• Yüzey finişi: Siyah oksit pas karşıtı işleme (özel boya/Dacromet mevcut)
• Çalışma fonksiyonu: Servomotor çubuğunun otomatik olarak geri sarma pozisyon geri bildirim kablosu

Yapısal Tasarım Özellikleri

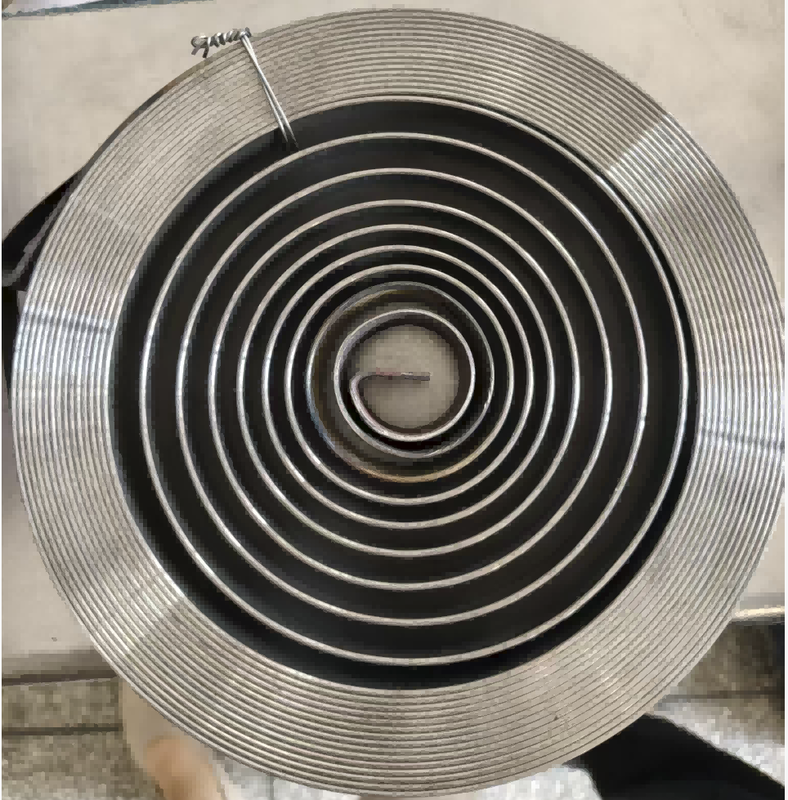

1. Segmentli sarmalama düzeni: 13 iç kompakt taban dönüşü, istikrarlı bir başlangıç tork sağlamak için çalışma sırasında tamamen bağlı kalır.10 dış aralıklı dönüş, darbe geri çekilmesi için esnek çalışma bölümü olarak hizmet eder.
2. Hassas şekillendirilmiş iç ve dış kancalar: Standart kanca boyutu, torsiyon altında kayma veya kırılmayı önleyerek, ev sabitleme iğnesi ve motor tahrik ocağına sıkıca uyar
3. Yumuşak şerit kenarı işleme: Kablo bütünlüğünü koruyan geri çekilme sırasında kablo pozisyonunu çizmek için hiçbir burrs
4. Özelleştirilebilir boyutlar: Farklı servomotor ve damper montajlarına uymak için şerit kalınlığının, genişliğinin, toplam dönüşlerin, kanca boyutlarının ve tork eğrilerinin tam özelleştirilmesini destekliyoruz

Uygulama Senaryoları

• Servomotor pozisyon geri bildirim kablosu geri çekim sistemi
• Endüstriyel aktüatör lineer konum algılama kablosu
• Valf kontrol motoru otomatik kablo sarma mekanizması
• İnşaat ve hidrolik ekipman servo sıfırlama kümeleri
