Conta Malzemesi: | G10 | Kol malzemesi: | G10 |
---|---|---|---|
Ürün Adı: | Flanş İzolasyon Contası | Uygulama: | Boru hattı flanşı korozyon koruması |
Türü: | Tip D | Standart: | GOST 33259 |
Çevre sıcaklığı: | -46 ila +40°C | Çalışma sıcaklığı: | +20 ila +60°C |

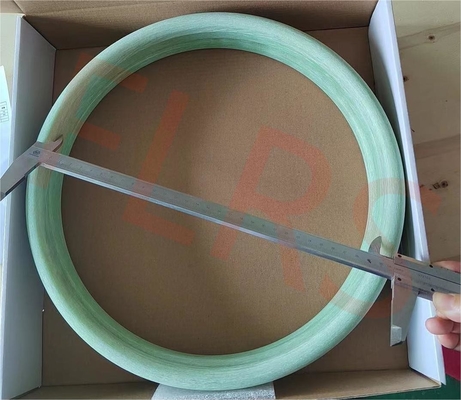

D tipiGOST 33259 PN160 DN250 RTJ Flange için sargı kollu yıkayıcı dahil olan Flange Izolasyon Kits.
D Tipi flens yalıtım kitleri, halka oluklarında yerleştirilecek RTJ tipi flensler için özel olarak yapılmıştır. Bir flens yalıtım kiti, flensli bir eklemi statik akımlardan kaynaklanan korozyondan korur (flensler, çubuk vidaları ve dikişler arasında metalden metalle temas önleyerek).Bir flens yalıtım kitinin bir özel dikişten oluştuğu F tipi, E, D, O), her fındık için bir özel yıkama, her vida için bir tam uzunluklu yalıtım mangası ve her fındık için kalın kaplı çelik yıkama.Bu bileşenler uygun kimyasal istikrarlı özel malzemelerle üretilmiştir., düşük su emişliği ve dielektrik özellikleri.
Ürün | İzolasyon malzemesi | İzolasyon dikişinin malzemesi | Maks. sıcaklık. ((°C) | İzolasyon Direnci ((Ω) | ||
Koltuk | Çamaşır makinesi | Basınç Sınıfı (lb) | ||||
Genel | PTFE katı dikiş | -100 ¢100 | 2.0 x 10'dan fazla13 | |||
150 | ||||||
Güçlendirilmiş PTFE conta | -200 ¢200 | 1.3 x 1011 | ||||
300 | ||||||
Neopren yüzlü fenol dikiş | -30 ¢120 | Lastik | CR 1.6 x 107 | |||
PTFE | 150 | |||||
Epoxy | Epoxy | Epossi plaka, kauçuk O-halkası ile camdan güçlendirilmiş dikiş | -40 ¢ 150 | EPDM 2.0 x 1013 | ||
Fenol | Fenol | 600 | ||||
Rezin O-halkası ile güçlendirilmiş fenol plaka dikiş | -40 ¢ 150 | VITON 9.7 x 109 | ||||
600 | ||||||
Rezin O-halkası ile güçlendirilmiş fenol plaka dikiş | -60 ¢ 150 | NBR 1.3 x 1011 | ||||
600 | ||||||
Yüksek basınç | Mica | Mica | Epoksi yüzlü metal plaka ve kauçuk O halka | 150 | - | |
PTFE | Epoxy | 1500 | ||||
Epoxy | Fenol | PTFE mühürlü epoksi kaplı metal plaka | 150 | 2.0 x 10'dan fazla13 | ||
Fenol | 2500 | |||||
Yüksek sıcaklık ve basınç | Mica | Mica | STARPITE'li KAMPROFILE GASKET | 1000 | 9.9 x 1010 |
Ayrıntılar:
Flanş izolasyon kitlerinin amacı (elektrolitik) korozyonun önlenmesidir.FlanşlarBir boru sisteminde bulunan statik akımların tetikleyebileceği flanslı eklemler.

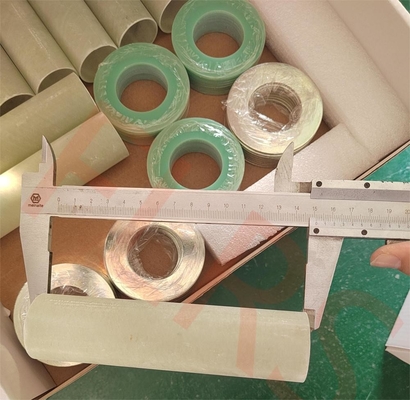

Dişleme yalıtım kiti, özel bir dişleme, tüm çubuk çubukları ve fıstıklar için yalıtım kolları ve özel yıkamalardan oluşur.Bu bileşenler uygun kimyasal istikrarlı özel malzemelerle üretilmiştir., düşük su emişi ve dielektrik özellikleri.
Paket Türü:
E tipi (Tam yüzlü dikiş) Bu dikiş seti, her iki flens yüzünün de tam korunmasını sağlar.
Bu özellik, tamamen katodik izolasyon sağlamak için flens yüzleri arasında yabancı maddenin toplanmasını engeller.
F tipi (Yüzünü tıraş etmiş)
Bu dikiş sadece flansların yükseltilmiş yüz yüzeyine uymak için üretilmiştir.
Yabancı maddelerin "kısa" olmasını önlemek için flenslerin sarılması önerilir.
Flanşlar.
RJ tipi(Kürsü Tipi Ortak Bükme)
