Malzeme: | Düz Fenolik/Mylar/Teflon | yüzey: | Çelik yıkayıcı için çinko kaplama |
---|---|---|---|
Teslimat süresi: | Normalde 10-15 gün içinde | Ürün adı: | Flanş Yalıtım Kiti Seti |
Başvuru: | Boru hattı flanşı korozyon koruması | Tip: | Tip F |

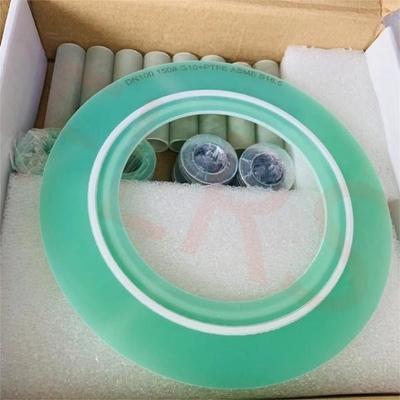

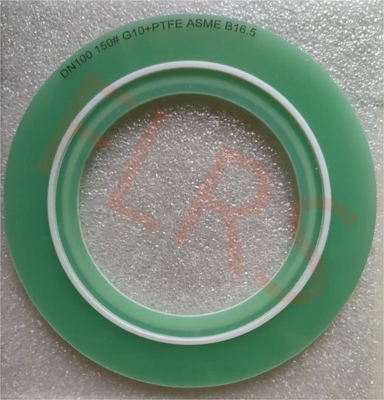

TİP F Flanş İzolasyon Kiti Dahildir Yükseltilmiş Yüz Flanşı için PTFE Contalı G10
Bir flanş izolasyon kiti, flanşlı bir bağlantıyı statik akımlardan kaynaklanan korozyona karşı korur (flanşlar, saplamalar ve contalar arasında metal-metal temasını önleyerek).Bir flanş yalıtım kiti, her somun için bir rondeladan, her cıvata için bir tam uzunlukta yalıtım manşonundan, bir contadan (tip F, E, D, O) ve her somun için kalın kaplamalı çelik rondelalardan oluşur.
Öğe | Yalıtım Malzemesi | İzolasyon Contasının Malzemesi | Maks.Sıcaklık(℃) | Yalıtım Direnci(Ω) | ||
Elbise kolu | yıkayıcı | Basınç Sınıfı (lb) | ||||
Genel | PTFE Katı Conta | -100~100 | 2.0 x 10'un üzerinde13 | |||
150 | ||||||
Takviyeli PTFE Conta | -200~200 | 1,3x1011 | ||||
300 | ||||||
Neopren Yüzlü Fenolik Conta | -30~120 | LASTİK | CR 1,6x107 | |||
PTFE | 150 | |||||
Epoksi | Epoksi | Kauçuk O-Ringli Cam Takviyeli Epoksi Plaka Contası | -40~150 | EPDM2.0x1013 | ||
fenolik | fenolik | 600 | ||||
Kauçuk O-ringli Güçlendirilmiş Fenolik Plaka Contası | -40~150 | VİTON 9.7x109 | ||||
600 | ||||||
Kauçuk O-ringli Güçlendirilmiş Fenolik Plaka Contası | -60~150 | NBR 1,3x1011 | ||||
600 | ||||||
Yüksek basınç | Mika | Mika | Kauçuk O-ringli Epoksi Kaplı Metal Plaka | 150 | - | |
PTFE | Epoksi | 1500 | ||||
Epoksi | fenolik | PTFE Contalı Epoksi Yüzeyli Metal Plaka | 150 | 2.0 x 10'un üzerinde13 | ||
fenolik | 2500 | |||||
Yüksek Sıcaklık ve Basınç | Mika | Mika | STARPITE ile KAMMPROFILE Conta | 1000 | 9.9 x 1010 |
Detaylar:
Flanş izolasyon kitlerinin amacı, flanşların (elektrolitik) korozyonunu önlemektir.flanşlarve bir boru sisteminde bulunan statik akımların neden olabileceği flanşlı bağlantılar.

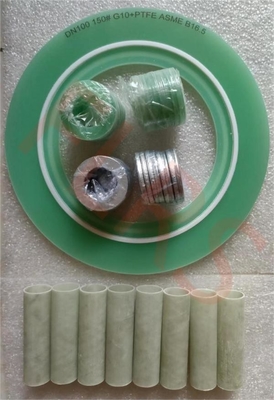

Conta izolasyon kiti, özel conta, tüm saplama cıvata ve somunlar için izolasyon manşonları ve özel rondelalardan oluşmaktadır.Bu bileşenler, uygun kimyasal stabilite, düşük su emme ve dielektrik özelliklere sahip özel malzemelerden üretilmiştir.
Conta Tipi:
E tipi (Tam Yüz Contası) Bu conta kiti, her iki flanş yüzünün de tam olarak korunmasını sağlar.Conta aynı dış çapa sahiptir
flanşlar.Bu özellik, tam katodik izolasyonu sağlamak için flanş yüzleri arasında yabancı maddelerin toplanmasını önleyecektir.
Tip F (Rased Yüz Contası)
Bu conta, flanşların yalnızca yükseltilmiş alın yüzeyine uyacak şekilde üretilmiştir.Contanın dış çapı biraz daha küçük olacak şekilde tasarlanmıştır
cıvata çemberinin iç çapından daha fazla.Yabancı maddelerin "kısa devre yapmasını" önlemek için flanşların sarılması önerilir.
flanşlar.
Tip RJ(Halka Tipi Ek Contası)
