Menşe yeri: | Çin |
Marka adı: | FLRS or OEM |
Sertifika: | MTR |
Model numarası: | FLRS-S023 |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | usd0.1-50 per pc |
Ambalaj bilgileri: | karton/kontrplak kutular/kontrplak paletler |
Teslim süresi: | 8-20 gün |
Ödeme koşulları: | T/T, L/C, Western union, paypal |
Yetenek temini: | 50ton/ay |
İsim: | Kaba kutup sıkma tipi saplamalar kaba dişler | Malzeme: | Karbon çelik |
---|---|---|---|
Standart: | ASME B18.31.2 | Bitiş: | Siyah oksid |
Masa: | Tablo 2 | İplik: | kaba dişler |
Vurgulamak: | Çift Uçlu Saplama Cıvataları Kaba Dişler,Kaba Kutup Bağlama Saplama Cıvataları,Karbon Çelik Çift Uçlu Saplama Cıvataları |
ASME B18.31.2 Karbon Çelik Yüksek Mukavemetli Saplama Cıvatası / Siyah Oksit Kaba Kutup Bağlama Tipi Saplamalar Kaba Dişler
Çift başlı saplama bağlantı özellikleri:
1,Birleştirilen parçalardan biri daha kalındır, içine kör delikler açılır ve kör deliklerde dişler kesilir.
2. Açık delikli ve dişsiz ince parçalar.Somunlu çift başlı saplamalarla bağlanır.
3, bağlı parçalara zarar vermeden çoklu montaj ve demontaj sağlar.Bağlantı çift uçlu bir saplama ile yapılır.
Aşağıdaki durumlar için çift başlı saplama bağlantısı:
1, genellikle bağlı parçalardan biri için kullanılan çok kalın, delmek için elverişsiz, kompakt yapı gereksinimleri, kör delik bağlantısını kullanmalı veya sık sık monte edilmeli ve demonte edilmelidir.
2, çift başlı saplama bağlantısı, vida deliğinin bağlı parçalarından birine, diğer ucu delikten diğer bağlı parçalardan birine vidalanmış çift başlı bir saplamadır ve daha sonra rondelayı ayarlayın, somunu sıkın.Bu bağlantı genellikle, bağlanan parçalardan biri çok kalın olduğunda veya montaj ve demontaj için uygun olmadığında kullanılır.Sökerken, tekrarlanan montaj ve demontaj nedeniyle bağlı parçaların vida deliklerine zarar vermemek için saplamayı değil, genellikle sadece somunu çıkarın.Esas olarak, bağlı parçalardan birinin daha kalın olması, kompakt bir yapı gerektirmesi veya sık sık demontaj nedeniyle cıvatalama için kullanılmaması için kullanılır.
Resim çizme:
Boyut:
d | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 9/16 | 5/8 | 3/4 | 8/7 | 1 | 1-1/8 | 1-1/4 |
p | 20 | 18 | 16 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 7 |
cmmaks | 0.1 | 0.111 | 0.125 | 0.143 | 0.154 | 0.167 | 0.182 | 0,2 | 0.222 | 0.25 | 0.286 | 0.286 |
ds max | 0.25 | 0.3125 | 0,375 | 0.4375 | 0,5 | 0.5625 | 0.625 | 0.75 | 0.875 | 1 | 1.125 | 1.25 |
ds dk | 0.241 | 0.303 | 0.364 | 0.426 | 0.488 | 0,55 | 0.611 | 0.735 | 0.859 | 0.985 | 1.106 | 1231 |
d | 1-3/8 | 1-1 / 2 | 1-3/4 | 2 | 2-1/4 | 2-1 / 2 | 2-3/4 | 3 | 3-1/4 | 3-1 / 2 | 3-3/4 | 4 |
p | 6 | 6 | s | 4.5 | 4.5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
cmmaks | 0.333 | 0.333 | 0,4 | 0.444 | 0.444 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
ds max | 1.375 | 1.5 | 1.75 | 2 | 225 | 2.5 | 2.75 | 3.25 | 3.5 | 3.75 | 4 | |
ds dk | 1.354 | 1479 | 1.727 | 1.975 | 2.225 | 2473 | 2.723 | 2.973 | 3.223 | 3.473 | 3.723 | 3.973 |

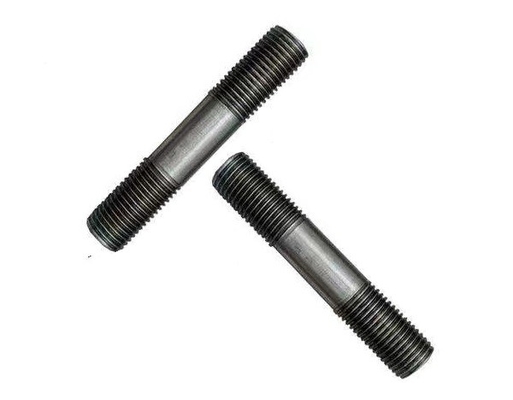

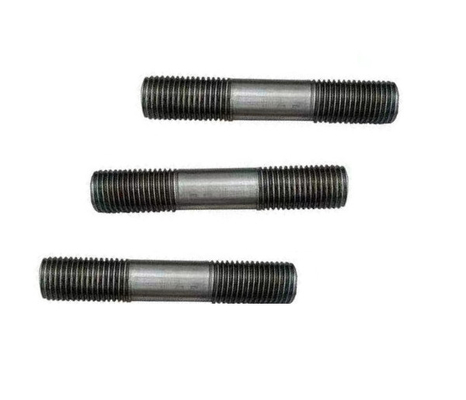

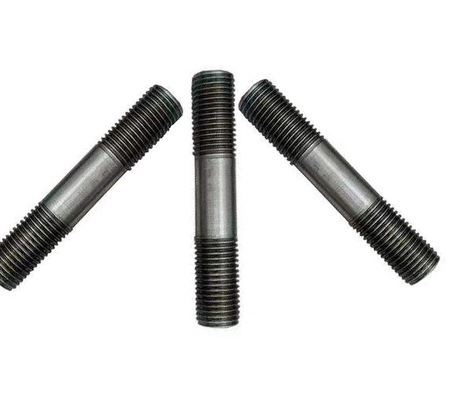

Fotoğraflar:
