| Menşe yeri: | Çin |
| Marka adı: | FLRS or OEM |
| Sertifika: | MOC/ISO |
| Model numarası: | FLRS-WF01 |
| Min sipariş miktarı: | 2 parça |
|---|---|
| Ambalaj bilgileri: | karton/kontrplak kutular/kontrplak paletler |
| Teslim süresi: | 8-20 gün |
| Ödeme koşulları: | T/T, L/C, Western union, paypal |
| Yetenek temini: | 100Ton/Ay |
| İsim: | Kaynak boyunlu flanş | Standart: | ASME B16.5 |
|---|---|---|---|
| Boyut: | 1/2" ila 24" | Kalınlık: | SCH40 |
| Baskı yapmak: | 300 libre | Başvuru: | Endüstriyel, Petrol, petrol, gaz |
| Vurgulamak: | Kaynak Boyunlu Dövme Çelik Flanş,Kaynak Boyunlu Flanş Tırtıklı Finish,Yükseltilmiş Yüz Kaynak Boyunlu Flanş |
||

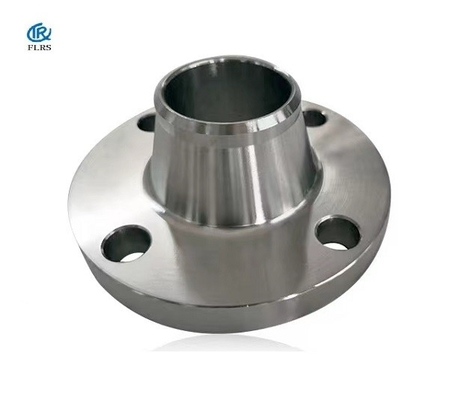

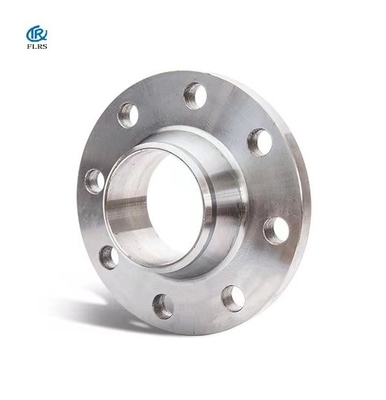

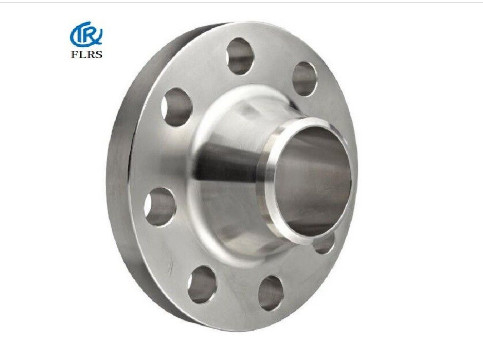

ASME B16.5 Dövme Çelik Kaynak Boyunlu Flanş Yükseltilmiş Yüz Tırtıklı Finish
Kaynak boyunlu flanş, flanş için artan sertlik ve yük taşıma kapasitesine sahip olan daha yüksek bir boyun yüksekliğidir.
Bağlantı yöntemi:flanş somunu, cıvata bağlantısı
Üretim süreci:profesyonel genel dövme, dövme üretimi vb.
İşleme metodu:yüksek hassasiyetli CNC torna tezgahı tornalama, sıradan torna tezgahı bitirme, argon ark kaynağı ve diğer işleme
Uygulama kapsamı:kazan basınçlı kap, petrol, kimya, gemi yapımı, ilaç, altın, makine, dirsek gıda ve diğer endüstrileri damgalama
| Boyut | D | K | L | n | A | B1 | C | N | H | d | f | S = Sch40 |
| 1/2" | 95 | 66.7 | 15.9 | 4 | 21.3 | 15.8 | 12.7 | 38 | 51 | 34.9 | 2 | 2.77 |
| 3/4" | 115 | 82.6 | 19.1 | 4 | 26,7 | 21.0 | 14.3 | 48 | 56 | 42.9 | 2 | 2.87 |
| 1" | 125 | 88.9 | 19.1 | 4 | 33.4 | 26.6 | 15.9 | 54 | 60 | 50.8 | 2 | 3.38 |
| 1 1/4" | 135 | 98.4 | 19.1 | 4 | 42.4 | 35.3 | 17.5 | 64 | 64 | 63,5 | 2 | 3.56 |
| 1 1/2" | 155 | 114.3 | 22,2 | 4 | 48,3 | 40.9 | 19.1 | 70 | 67 | 73.0 | 2 | 3.68 |
| 2" | 165 | 127.0 | 19.1 | 8 | 60.3 | 52.5 | 20.7 | 84 | 68 | 92.1 | 2 | 3.91 |
| 2 1/2" | 190 | 149.2 | 22,2 | 8 | 73.0 | 62.7 | 23.9 | 100 | 75 | 104.8 | 2 | 5.16 |
| 3" | 210 | 168.3 | 22,2 | 8 | 88.9 | 77.9 | 27.0 | 117 | 78 | 127.0 | 2 | 5.49 |
| 3 1/2" | 230 | 184.2 | 22,2 | 8 | 101.6 | 90.1 | 28.6 | 133 | 79 | 139.7 | 2 | 5.74 |
| 4" | 255 | 200.0 | 22,2 | 8 | 114.3 | 102.3 | 30.2 | 146 | 84 | 157.2 | 2 | 6.02 |
| 5" | 280 | 235.0 | 22,2 | 8 | 141.3 | 128,2 | 33.4 | 178 | 97 | 185,7 | 2 | 6.55 |
| 6" | 320 | 269.9 | 22,2 | 12 | 168.3 | 154.1 | 35.0 | 206 | 97 | 215.9 | 2 | 7.11 |
| 8" | 380 | 330.2 | 25.4 | 12 | 219.1 | 202.7 | 39.7 | 260 | 110 | 269.9 | 2 | 8.18 |
| 10" | 445 | 387.4 | 28.6 | 16 | 273.0 | 254.5 | 46.1 | 321 | 116 | 323.8 | 2 | 9.27 |
| 12" | 520 | 450.8 | 31.8 | 16 | 323.8 | 303.2 | 49.3 | 375 | 129 | 381.0 | 2 | 10.31 |
| 14" | 585 | 514.4 | 31.8 | 20 | 355,6 | 333.3 | 52.4 | 425 | 141 | 412.8 | 2 | 11.13 |
| 16" | 650 | 571.5 | 34.9 | 20 | 406.4 | 381.0 | 55.6 | 483 | 144 | 469.9 | 2 | 12.70 |
| 18" | 710 | 628.6 | 34.9 | 24 | 457.0 | 428.5 | 58.8 | 533 | 157 | 533.4 | 2 | 14.27 |
| 20" | 775 | 685.8 | 34.9 | 24 | 508.0 | 477.8 | 62.0 | 587 | 160 | 584.2 | 2 | 15.09 |
| 24" | 915 | 812.8 | 41.3 | 24 | 610.0 | 575.0 | 68.3 | 702 | 167 | 692.2 | 2 | 17.48 |
1.Avantaj:
(1) mükemmel kalite ile makul fiyat
(2) Bol stok ve hızlı teslimat
(3) Zengin tedarik ve ihracat deneyimi, samimi hizmet
(4) Tianjin limanının yanında güvenilir iletici
2. ödeme süresi:
Üretmeden önce %30 peşinat, B/L kopyasına karşı %70 peşinat.
3.Örnek:
İhtiyacınız olursa, size ücretsiz numuneler sunacağız, ancak yeni müşterilerin ekspres ücret ödemesi bekleniyor.
4. Paket:
Kontrplak kutular veya paletler.
