| Menşe yeri: | Çin |
| Marka adı: | FLRS or OEM |
| Sertifika: | ISO9001 |
| Model numarası: | FLRS-SB02 |
| Min sipariş miktarı: | 100 Adet |
|---|---|
| Ambalaj bilgileri: | karton/kontrplak durumlarda/dokuma çanta + kontrplak paletler |
| Teslim süresi: | 8-25 gün |
| Ödeme koşulları: | T/T, L/C, Western union, paypal |
| Yetenek temini: | 50ton/ay |
| Ürün adı: | Altıgen Başlı Cıvata | Standart: | DIN931 |
|---|---|---|---|
| kafa tipi: | altıgen başlı | İplik: | Yarım iplik |
| Malzeme: | A2-50、A2-70、A4-70、A4-80 | Boyut: | M3-M39 |
| Vurgulamak: | Altıgen Civata M10,Yarım Dişli Altıgen Civata,Paslanmaz Çelik M10 Altıgen Civata |
||
Paslanmaz Çelik Altıgen Başlı Cıvatalar Standart DIN931 / M10 Altıgen Başlı Cıvatada Yarım Diş
Dış altıgen cıvatalar olarak da bilinen DIN931 altıgen cıvatalar, iki parçadan oluşan bağlantı elemanlarıdır: genellikle somunlarla birlikte kullanılan ve genellikle iki parça arasındaki bağlantıları açık deliklerle sabitlemek için kullanılan altıgen başlı ve dış dişli bir vida.
DIN931 altıgen cıvatalar yarım dişlidir.kısmen dişli ve kısmen çıplak çubuk.İplik, kaba ve ince dişleri içerir.
Resim çizme:
| d | P | b | C | da | dw | ds | k | e | |||||||||
| A | B | A | B | A | B | A | B | A | B | ||||||||
| L≤125mm | dk | maksimum | maksimum | dk | dk | dk | maksimum | dk | maksimum | dk | dk | ||||||
| M1.6 | 0.35 | 9 | 0.1 | 0.25 | 2 | 2.4 | - | 1.46 | - | 0.98 | 1.22 | - | - | 3.02 | - | 3.41 | - |
| M2 | 0,4 | 10 | 0.1 | 0.25 | 2.6 | 3.2 | - | 1.86 | - | 1.28 | 1.52 | - | - | 3.82 | - | 4.32 | - |
| M2.5 | 0.45 | 11 | 0.1 | 0.25 | 3.1 | 4.1 | - | 2.36 | - | 1.58 | 1.82 | - | - | 4.82 | - | 5.45 | - |
| M3 | 0,5 | 12 | 0.15 | 0,4 | 3.6 | 4.6 | - | 2.86 | - | 1.88 | 2.12 | - | - | 5.32 | - | 6.01 | - |
| M3.5 | 0,6 | 13 | 0.15 | 0,4 | 4.1 | 5.1 | - | 3.32 | - | 2.28 | 2.52 | - | - | 5.82 | - | 6.58 | - |
| M4 | 0.7 | 14 | 0.15 | 0,4 | 4.7 | 5.9 | - | 3.82 | - | 2.68 | 2.92 | - | - | 6.78 | - | 7.66 | - |
| M5 | 0,8 | 16 | 0.15 | 0,5 | 5.7 | 6.9 | - | 4.82 | - | 3.35 | 3.65 | - | - | 7.78 | - | 8.79 | - |
| M6 | 1 | 18 | 0.15 | 0,5 | 6.8 | 8.9 | - | 5.82 | - | 3.85 | 4.15 | - | - | 9,78 | - | 11.05 | - |
| M7 | 1 | 20 | 0.15 | 0,5 | 7.8 | 9.6 | - | 6.78 | - | 4.65 | 4,95 | - | - | 10.73 | - | 12.12 | - |
| M8 | 1.25 | 22 | 0.15 | 0,6 | 9.2 | 11.6 | - | 7.78 | - | 5.15 | 5.45 | - | - | 12.73 | - | 14.38 | - |
| M10 | 1.5 | 26 | 0.15 | 0,6 | 11.2 | 15.6 | - | 9,78 | - | 6.22 | 6.58 | - | - | 16.73 | - | 18.9 | - |
| M12 | 1.75 | 30 | 0.15 | 0,6 | 13.7 | 17.4 | - | 11.7 | - | 7.32 | 7.68 | - | - | 18.67 | - | 21.1 | - |
| M14 | 2 | 34 | 0.15 | 0,6 | 15.7 | 20.5 | - | 13.7 | - | 8.62 | 8.98 | - | - | 21.67 | - | 24.49 | - |
| M16 | 2 | 38 | 0,2 | 0,8 | 17.7 | 22.5 | 22 | 15.7 | 15.6 | 9.82 | 10.2 | 9.71 | 10.3 | 23.67 | 23.16 | 26.75 | 26.17 |
| M18 | 2.5 | 42 | 0,2 | 0,8 | 20.2 | 25.3 | 24.8 | 17.7 | 17.6 | 11.3 | 11.7 | 11.2 | 11.9 | 26.67 | 26.16 | 30.14 | 29.56 |
| M20 | 2.5 | 46 | 0,2 | 0,8 | 22.4 | 28.2 | 27.7 | 19.7 | 19.5 | 12.3 | 12.7 | 12.2 | 12.9 | 29.67 | 29.16 | 33.53 | 32.95 |
| M22 | 2.5 | 50 | 0,2 | 0,8 | 24.4 | 30 | 29,5 | 21.7 | 21.5 | 13.8 | 14.2 | 13.7 | 14.4 | 31.61 | 31 | 35.72 | 35.03 |
| M24 | 3 | 54 | 0,2 | 0,8 | 26.4 | 33.6 | 33.2 | 23.7 | 23.5 | 14.8 | 15.2 | 14.7 | 15.4 | 35.38 | 35 | 39.98 | 39.55 |
| M27 | 3 | 60 | 0,2 | 0,8 | 30.4 | - | 38 | 26.5 | - | - | 16.7 | 17.4 | - | 40 | - | 45.2 | |
| M30 | 3.5 | 66 | 0,2 | 0,8 | 33.4 | - | 42.7 | 29,5 | - | - | 18.3 | 19.1 | - | 45 | - | 50.85 | |
| M33 | 3.5 | 72 | 0,2 | 0,8 | 36.4 | - | 46.6 | 32.4 | - | - | 20.6 | 21.4 | - | 49 | - | 55.37 | |
| M36 | 4 | 78 | 0,2 | 0,8 | 39.4 | - | 51.1 | 35.4 | - | - | 22.1 | 22.9 | - | 53.8 | - | 60.79 | |
| M39 | 4 | 84 | 0,3 | 1 | 42.4 | - | 55.9 | 38.4 | - | - | 24.6 | 25.4 | - | 58.8 | - | 66.44 | |
DIN931 altıgen cıvataların markalama yöntemi:
DIN931 dış altıgen cıvataların işaretlenmesi örneği.
Diş boyutu d=M12, nominal uzunluk L=80, performans sınıfı A4-80 ve ürün sınıfı A olan altıgen başlı cıvatalar şu şekilde işaretlenmiştir:
SUS316 altıgen cıvatalar DIN931-M12*80-A

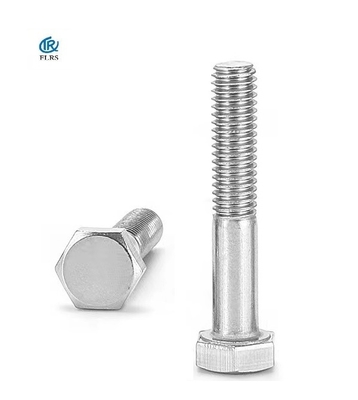

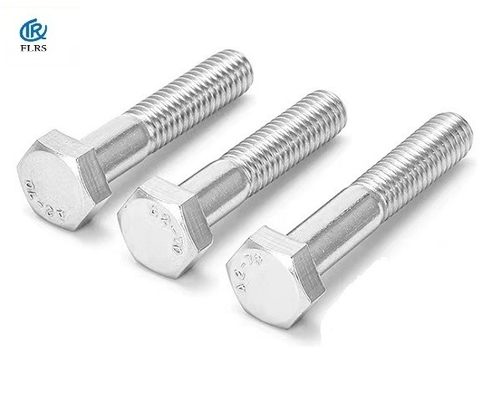

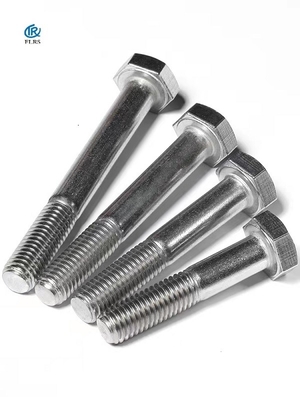

Ürün fotoğrafı:
Başvuru:
Altıgen cıvata bağlantısı, basit montaj, kolay sökme, yüksek verimlilik ve geniş uygulama, özellikle çeşitli mekanik ekipmanlarda, elektronik ürünlerde, iletişim ekipmanlarında, mobilya ekipmanlarında, inşaat sektöründe ve diğer üretim, kurulum, bakım vb. sektörlerde kullanılır.
