Menşe yeri: | Çin |
Marka adı: | FLRS |
Sertifika: | ISO9001 |
Model numarası: | FLRS-SE001 |
Min sipariş miktarı: | 1 parça |
---|---|
Ambalaj bilgileri: | KARTON/KONTRPLAK KASA / PALETLER |
Teslim süresi: | 5-20 gün |
Ödeme koşulları: | T/T, Western Union, MoneyGram, L/C |
Yetenek temini: | 50000 adet/ay |
Malzeme: | ss304 | Şekil: | Eşit |
---|---|---|---|
Bağlantı türü: | kaynaklı | Yüzey: | Lehçe |
Başvuru: | flanşlı şirket | Standart: | B16.9 |
Vurgulamak: | Flanş Bindirme Bağlantısı Saplama Ucu,Lap Bağlantısı Saplama Ucu Yaka,Paslanmaz Çelik Boru Yaka Kısa Tip |

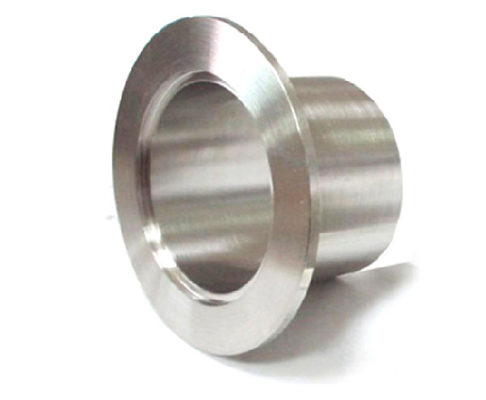

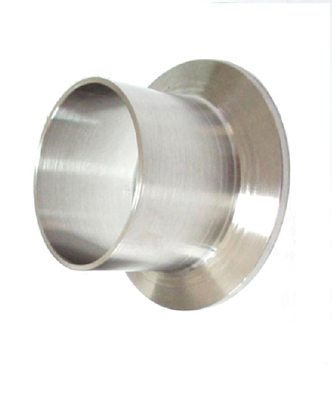

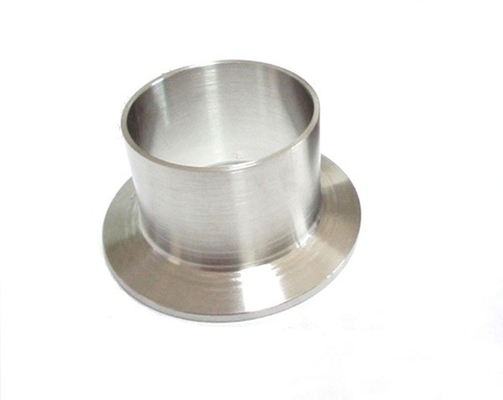

Paslanmaz Çelik Boru Ek Parçaları / Kısa Tip Yaka ASME B16.9 / MSS-SP43 Flanş için Bindirmeli Bağlantı Saplama Ucu
boş veya yarı bitmiş bir ürünün dış kenarını veya delik kenarını belirli bir eğri boyunca dikey bir kenara döndürmek için bir damgalama yöntemi
İsim:Saplama Sonu.
Malzeme:ASTM A403 WP304/WP316
Boyut:1/2"-24"
Kalınlık:SCH5S-SCH160S
Son:alın kaynaklı
公称通径 normal çap |
外径 0dış çap |
长度 Uzunluk F |
搭接外径 Çap 0f tur N0minal &Maksimum |
圆角半径 yarıçap 0f filetoR |
(E型)理论重kg/adet (E) Yaklaşık 0x ağırlık |
||||||||
sch5s sch10s sch40S | |||||||||||||
DN | NPS | 0D | 短型 SP |
长型 LP |
G | ben Maks. |
B Maks. |
短型 Özel |
长型 LP |
短型 SP |
长型 LP |
短型 SP |
长型 LP |
15 | 1/2 | 21.3 | 50.8 | 76.2 | 35.1 | 3 | 0.75 | 0.049 | 0.067 | 0.063 | 0.084 | 0.079 | 1.106 |
20 | 3/4 | 26,7 | 50.8 | 76.2 | 42.9 | 3 | 0.75 | 0.064 | 0.087 | 0.081 | 0.109 | 0.101 | 0.144 |
25 | 1 | 33.4 | 50.8 | 101.6 | 50.8 | 3 | 0.75 | 0.082 | 0.144 | 0.134 | 0.233 | 0.16 | 0,279 |
32 | 1.1/4 | 42.4 | 50.8 | 101.6 | 63,5 | 5 | 0.75 | 0.109 | 0.188 | 0.178 | 0.307 | 0.225 | 0,386 |
40 | 1.1/2 | 48,3 | 50.8 | 152.4 | 73.2 | 6 | 0.75 | 0.129 | 0.219 | 0.231 | 0.358 | 0,279 | 0.467 |
50 | 2 | 60.3 | 63,5 | 152.4 | 91.9 | 8 | 0.75 | 0.204 | 0.406 | 0.338 | 0.667 | 0.471 | 0.924 |
65 | 2.1/2 | 73 | 63,5 | 152.4 | 104.6 | 8 | 0.75 | 0,313 | 0.626 | 0.448 | 0,893 | 0.47 | 1.465 |
80 | 3 | 88.9 | 63,5 | 152.4 | 127 | 10 | 0.75 | 0,4 | 0.781 | 0.574 | 1.117 | 1.01 | 1.954 |
90 | 3.1/2 | 101.6 | 76.2 | 152.4 | 139.7 | 10 | 0.75 | 0.522 | 0.896 | 0.65 | 1.283 | 1.38 | 2.35 |
100 | 4 | 114.3 | 76.2 | 152.4 | 157.2 | 11 | 0.75 | 0.606 | 1.024 | 0.87 | 1.474 | 1.68 | 2.822 |
125 | 5 | 141.3 | 76.2 | 203.2 | 185,7 | 11 | 1.5 | 0.985 | 2.153 | 1.21 | 2.635 | 2.08 | 4.957 |
150 | 6 | 168.3 | 88.9 | 203 | 215.9 | 13 | 1.5 | 1.34 | 2.591 | 1.64 | 3.174 | 3.37 | 6.482 |
200 | 8 | 219.1 | 101.6 | 203.2 | 269.7 | 13 | 1.5 | 1.96 | 3.409 | 2.56 | 4.607 | 5.67 | 9.819 |
250 | 10 | 273.1 | 127 | 254 | 323.9 | 13 | 1.5 | 3.57 | 6.389 | 4.39 | 7.843 | 9.55 | 17.023 |
300 | 12 | 323.9 | 152.4 | 254 | 381 | 13 | 1.5 | 5.85 | 8.922 | 6.74 | 10.275 | 13.8 | 21.075 |
