Temel Stil Spiral Yara Contası V Şekilli Metalik Boru Flanşlı Conta

Marka Adı:	FLRS or OEM
Model Numarası:	FLRS-G015
Adedi:	1 parça
Paketleme Ayrıntıları:	karton/kontrplak kutular/kontrplak paletler
Ödeme Şartları:	T/T, L/C, Western union, paypal

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

ISO9001

Flanş Standardı:

ASME B16.5 / EN1514-2

İsim:

Spiral Yara Contası

Conta Tipi:

Standart:

ASME B16.20

Yetenek temini:

50ton/ay

Vurgulamak:

Temel Spiral Yara Grafit Conta

Spiral Boru Flanş Contası

V Şekilli Spiral Metalik Conta

Ürün Tanımı

Temel Stil Spiral Yara Contası / Conta Sac Malzemesi / Boru Flanş Contası

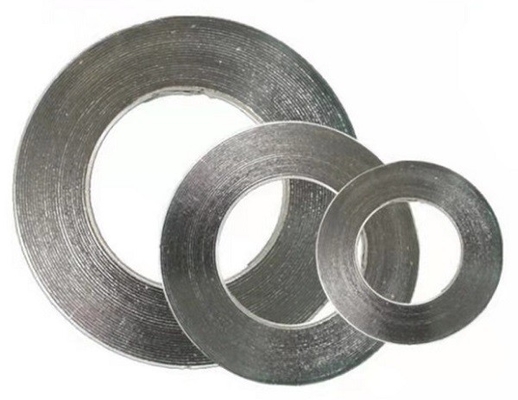

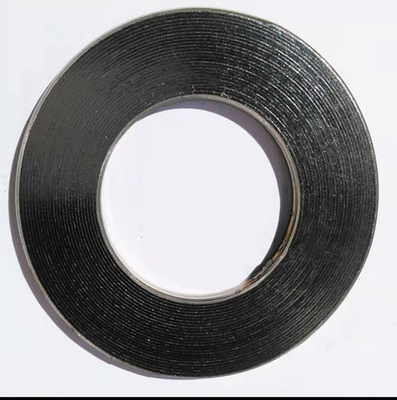

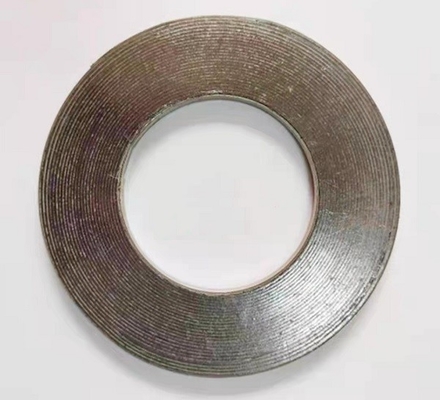

Spiral sargılı conta, V şeklindeki metalik şeritten ve kazıklı yumuşak metalik olmayan dolgudan oluşur,

spiral sargılı conta ve ucunu bağlı ve nokta kaynaklı.Mükemmel sıkıştırmasına bağlı
esneklik, sıcaklık ve basıncın sık sık değiştiği sızdırmazlık sporları için uygundur.
Boru, vana, pompa, termal değişim, yoğuşma kulesinin statik sızdırmazlık elemanı olarak kullanılabilir,
düz delik ve flanşın erkek deliği vb. Petrokimya alanlarında yaygın olarak uygulanmaktadır.
mekanik fabrika, elektrik santrali, metalurji, gemi yapımı, tıbbi ve farmasötik belirsiz
güç istasyonu ve navigasyon, vb.

ASME B16.5 flanşlarına uyması için ASME B16.20'ye göre Spiral sargılı conta boyutları

Nominal Boru boyut (NP'ler)	sınıf 150
Nominal Boru boyut (NP'ler)	İç Halka İç Çap (ID)		İçeri Sarma Çap (ID)		Dıştan Sarma Çap (OD)		Dış Kılavuz Halkası Çap (oD)
	inç	mm	inç	mm	inç	mm	inç	mm
1/4*	-		0,50	12.7	0.88	22,2	1.75	44.5
1/2	0,56	14.20	0.75	19.10	1.25	31.80	1.88	47.60
3/4	0.81	20.60	1.00	25.40	1.56	39.70	2.25	57.20
1	1.06	26.90	1.25	31.80	1.88	47.60	2.63	56.70
1 1/4	1.50	38.10	1.88	47.60	2.38	60.30	3.00	76.20
1 1/2	1.75	44.50	2.13	54.00	2.75	69.90	3.38	85.70
2	2.19	55.60	2.75	69.90	3.38	85.70	4.13	104.80
2 1/2	2.62	66.50	3.25	82.60	3.88	98.40	4.88	123.80
3	3.19	81.00	4.00	101.60	4.75	120.70	5.38	136.50
3 1/2*	3.50	88.90	4.50	114.30	5.25	1334.00	6.38	161.90
4	4.19	106.40	5.00	127.00	5.38	149.20	6.88	174,60
s	5.19	131.30	6.13	155.60	7.00	177.80	7.75	196.90
6	6.19	157.20	7.19	182.60	8.25	209.60	8.75	222.30
8	8.50	215.90	9.19	2334.00	10.38	263.50	11.00	279.40
10	10.56	268.20	11.31	287.30	12.50	317.50	13.38	339,70
12	12.50	317.50	13.38	339,70	14.75	374.70	16.13	409.60
14	13.75	349.30	14.63	371.50	16.0D	406.40	17.75	450.90
16	15.75	400.10	16.63	422.30	18.25	463.60	20.25	514.40
18	17.69	449.30	18.69	474.70	20.75	527.10	21.63	549.30
20	19.69	500.10	20.69	525.50	22.75	577.90	23.88	606.40
24	23.75	603.30	24.75	628.70	27.00	685.80	28.25	717.60

* ASME B16.20'de listelenmemiştir

Temel yapı tarzı, iç ve dış çapları birkaç kat metal ile takviye edilmiş dolgu maddesi olmadan
daha fazla kararlılık ve daha iyi sıkıştırma özellikleri.
Dil ve yiv veya erkek ve dişi veya yivli ila düz yüzlü flanş tertibatları için uygundur.

Temel Stil Spiral Yara Contası V Şekilli Metalik Boru Flanşlı Conta 0
