Menşe yeri: | Çin |
Marka adı: | FLRS or OEM |
Sertifika: | MTC |
Model numarası: | FLRS-G011 |
Min sipariş miktarı: | 5 parça |
---|---|
Ambalaj bilgileri: | karton/kontrplak kutular/kontrplak paletler |
Teslim süresi: | 8-20 gün |
Ödeme koşulları: | T/T, L/C, Western union, paypal |
Yetenek temini: | 100Ton/Ay |
Halka ve Şerit Malzemeleri: | Paslanmaz Çelik / karbon çelik / alaşım | Dolgu Malzemeleri: | Esnek Grafit / PTFE / Seramik |
---|---|---|---|
Flanş Standardı: | ASME B16.5 / EN1514-2 | İsim: | Spiral Yara Contası |
Standart: | ASME B16.20 | tip: | CGI |
Renk: | kılavuz halka renk koduna göre | ||
Vurgulamak: | Flanş Spiral Yara Grafit Conta,CGI Spiral Metalik Conta,Dış Halkalar Spiral Yara Flanş Contalar |

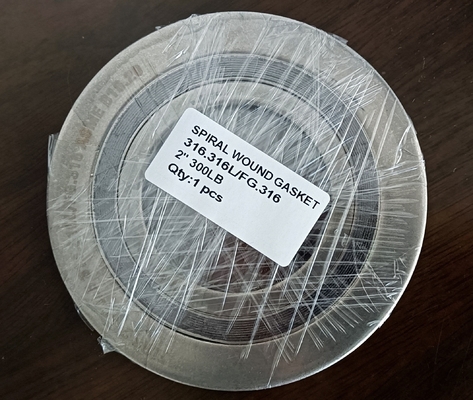

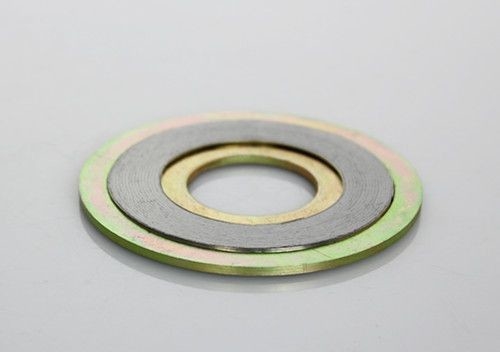

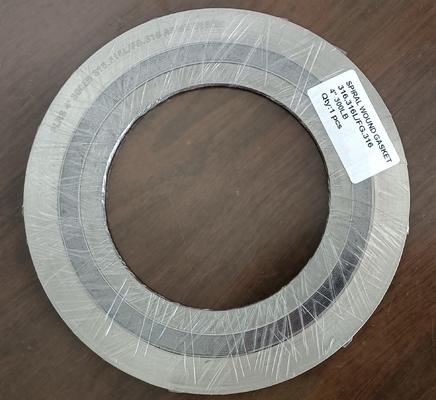

ASME B16.20 CGI Spiral Yara Contası, ASME B16.5 flanşı için İç ve Dış Halkalar ile birlikte
Spiral sargılı conta, V şeklindeki metalik şeritten ve kazıklı yumuşak metalik olmayan dolgudan oluşur,
spiral sargılı conta ve ucunu bağlı ve nokta kaynaklı.Mükemmel sıkıştırmasına bağlı
esneklik, sıcaklık ve basıncın sık sık değiştiği sızdırmazlık sporları için uygundur.
Boru, vana, pompa, termal değişim, yoğuşma kulesinin statik sızdırmazlık elemanı olarak kullanılabilir,
düz delik ve flanşın erkek deliği vb. Petrokimya alanlarında yaygın olarak uygulanmaktadır.
mekanik fabrika, elektrik santrali, metalurji, gemi yapımı, tıbbi ve farmasötik belirsiz
güç istasyonu ve navigasyon, vb.
Stil CGI
Sınıf 2500'e kadar düz yüzlü ve yükseltilmiş yüzlü flanşlar için uygundur
Daha yüksek basınç uygulamaları için, PTFE dolgu maddeleriyle kullanım için ve ASME B16.20 tarafından tanımlandığında önerilir
İç halka bir sıkıştırma sınırlayıcı görevi görür ve sızdırmazlık elemanlarını proses medya saldırısından korur
Ek bir sıkıştırma sınırlaması sağlayan ve ısı sağlayan dahili halka ile donatılmış bir stil CG contası
ve conta sargılarını koruyan ve flanş aşınmasını önleyen korozyon bariyeri.
Düz yüzlü flanşlarla kullanım için uygundur ve yüksek basınç ve sıcaklık hizmeti için belirtilmiştir, sınıf 900 ve üzeri
veya aşındırıcı veya toksik ortamların bulunduğu yerlerde.
Diğer stiller istek üzerine mevcuttur.
Halka ve Şerit Malzemeleri | Asgari | Maksimum | Kılavuz Yüzük Renk kodu |
|||
Malzeme | F | c | F | c | kısaltma | |
ss304 | -320 | -195 | 1400 | 760 | 304 | Sarı |
ss316L | -150 | -100 | 1400 | 760 | 316L | Yeşil |
ss347L | -150 | -100 | 1400 | 760 | 317L | bordo |
ss321 | -320 | -195 | 1400 | 760 | 321 | Turkuaz |
ss347 | -320 | -195 | 1700 | 925 | 347 | Mavi |
Karbon çelik | -40 | -40 | 1000 | 540 | CRS | Gümüş rengi |
alaşım 20 | -300 | -185 | 1400 | 760 | A-20 | Siyah |
Hastelloy B3 | -300 | -185 | 200o | 1090 | HASTB | Kahverengi |
Hastelloy c276 | -300 | -185 | 2000 | 1090 | HASTC | Bej |
800 | -150 | -100 | 1600 | 870 | 800 İÇİNDE | Beyaz |
lncoloy 825 | -150 | -100 | 1600 | 870 | 825'TE | Beyaz |
lnconel 600 | -150 | -100 | 2000 | 1090 | INC 60o | Altın |
Inconel 625 | -150 | -100 | 2000 | 1090 | INCO 625 | Altın |
Inconel X750 | -150 | -100 | 2000 | 1090 | INX | Renk yok |
Monel 400 | -200 | -130 | 1500 | 820 | AY | Turuncu |
Nikel 200 | -320 | -195 | 1400 | 760 | Nl | Kırmızı |
Titanyum | -320 | -195 | 2000 | 1090 | T | Mor |
Dolgu Malzemeleri | ||||||
Asgari | Maksimum CoT | Şerit Renk kodu |
||||
Malzeme | F | c | F | c | Kısaltma | |
Esnek Grafit |
-350 | -212 | 950 | 510 | OG | Gri |
PTFE | -400 | -240 | 500 | 260 | PTFE | Beyaz |
Seramik | -350 | -212 | 2000 | 1090 | CER | Açık yeşil |
Mika Grafit | -350 | -212 | 1100 | 590 | MİKA-GRA | Pembe |
