Menşe yeri: | Çin |
Marka adı: | FLRS |
Sertifika: | ISO |
Model numarası: | FLRS-F046 |
Min sipariş miktarı: | 1 parça |
---|---|
Ambalaj bilgileri: | karton/kontrplak kutular/kontrplak paletler |
Teslim süresi: | 8-20 gün |
Ödeme koşulları: | T/T, L/C, Western union, paypal |
Yetenek temini: | 100ton/ay |
Baskı yapmak: | 2000PSI | boyut: | 1 13/16"-21 1/4" |
---|---|---|---|
Tip: | Kaynak Boyun veya kör | Yüzey: | Doğal |
Standart: | API 6A Tip 6B | paket: | kontrplak palet |
Vurgulamak: | 2000psi Kaynak Boyunlu Flanş,Doğal Yüzey RTJ Flanş,Korozyon Direnci RTJ Flanş |

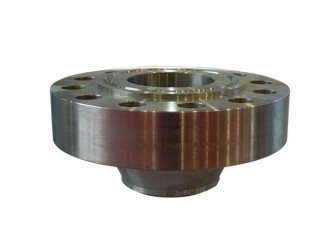

Yüksek Basınçlı RTJ Metal Flanş API 6A Tip 6B Kör / Kaynak Boyunlu Flanş 13.8Mpa (2000psi)
API6A flanşları, boruları birleştirmek, destek gücünü artırmak veya bir boru hattını tıkamak için tasarlanmıştır.
API 6A Flanş, petrol ve patlayıcı gaz uygulamalarında kullanılmak üzere yüksek mukavemetli yüksek sıcaklıkta hizmet flanşları üretmek için kullanılır.Uygulamaların doğası gereği bu malzeme yüksek sıcaklık dayanımına, yüksek basınç dayanımına, yüksek korozyon direncine ve aynı zamanda yüksek mukavemete sahiptir.API 6A 10000 Psi Flanş Boyutu, 1 13/16 inç ila 21 1/4 inç arasında değişir.
Boyut | B | OD | C | E1 | Q (MAKS.) |
G | K | T | J1 | J2 | J3 | J4 | r | M.Ö | n | H | Zil Numarası |
Bx | |||||||||||||||||
1 13/16" | 46.8 | 185 | 3 | - | 5.56 | 77.77 | 105 | 42.1 | 88.9 | 65.1 | 48.5 | - | 10 | 146.1 | 8 | 23 | 151 |
2 1/16" | 53.2 | 200 | 3 | - | 5,95 | 86.23 | 111 | 44.1 | 100 | 74.7 | 51.6 | - | 10 | 158.8 | 8 | 23 | 152 |
2 9/16" | 65.9 | 230 | 3 | - | 6.75 | 102.77 | 132 | 51.2 | 120,7 | 92.1 | 57.2 | - | 10 | 184.2 | 8 | 26 | 153 |
3 1/16" | 78.6 | 270 | 3 | - | 7.54 | 119 | 152 | 58.4 | 142.1 | 110.2 | 63,5 | - | 10 | 215.9 | 8 | 29 | 154 |
4 1/16" | 104 | 315 | 3 | - | 8.33 | 150.62 | 185 | 70.3 | 182.6 | 146.1 | 73.1 | - | 10 | 258.8 | 8 | 32 | 155 |
5 1/8" | 131 | 360 | 3 | 9.5 | 9.53 | 176,66 | 221 | 79.4 | 223.8 | 182.6 | 81 | 6.4 | 10 | 300 | 12 | 32 | 169 |
7 1/16" | 180.2 | 480 | 6 | 11.1 | 11.11 | 241,83 | 302 | 103.2 | 301.6 | 254 | 95.3 | 9.7 | 16 | 403.2 | 12 | 42 | 156 |
9" | 229.4 | 550 | 6 | 12.7 | 12.7 | 299.06 | 359 | 123.9 | 374.7 | 327.1 | 93.7 | 9.7 | 16 | 476.3 | 16 | 42 | 157 |
11" | 280.2 | 655 | 6 | 14.3 | 14.29 | 357,23 | 429 | 141.3 | 450.9 | 400,1 | 103.2 | 14.2 | 16 | 565.2 | 16 | 48 | 158 |
13 5/8" | 346.9 | 770 | 6 | 15.9 | 15.88 | 432.64 | 518 | 168.3 | 552,5 | 495.3 | 114.3 | 17.5 | 16 | 673.1 | 20 | 51 | 159 |
16 3/4" | 426.2 | 870 | 6 | 8.3 | 8.33 | 478.33 | 576 | 168.3 | 655.6 | 601.7 | 76.2 | 30.2 | 19 | 776.3 | 24 | 51 | 162 |
18 3/4" | 477 | 1040 | 6 | 18.3 | 18.26 | 577.9 | 697 781 |
223.1 | 752,5 | 674.7 | 155.6 | 25.4 | 16 | 925,5 | 24 | 61 | 164 |
21 1/4" | 540.5 | 1145 | 6 | 19.1 | 19.05 | 647.88 | 241.3 | 847.7 | 762 | 165.1 | 31.8 | 21 | 1022.4 | 24 | 67 | 166 |
Boyut | 2000psi(2 1/16" 21 1/4"e kadar), 3000psi(2 1/16" 20 3/4"e kadar ), 5000psi(2 1/16" ila 11"), 10000psi(1 13/16" ila 21 1/4"), 15000psi(1 13/16" ila 18 3/4"), 20000psi(1 13/16" ila 13 5/8") |
Baskı yapmak | 2000psi, 3000psi, 5000psi, 10000psi, 15000psi, 20000psi |
Standart | API 6A - TİP - 6BX |
duvar kalınlığı | özelleştirilmiş |
Malzeme |
Paslanmaz çelik:A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571.1.4541, 254Mo vb. Karbon çelik:A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24 , A515 Gr60, A515 Gr 70 vb. |
Dubleks paslanmaz çelik:UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462.1.4410,1.4501 vb. Boru hattı çeliği:A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 vb. |
|
Nikel alaşımı:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H,C22, C-276, Monel400, Alloy20 vb. Cr-Mo alaşımı:A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3,15Crmo, vb. |
|
Uygulama | Petrokimya endüstrisi; havacılık ve uzay endüstrisi; ilaç endüstrisi; gaz egzozu; enerji santrali; gemi inşası; su arıtma, vb. |
