Menşe yeri: | Çin |
Marka adı: | FLRS or OEM |
Sertifika: | MTC |
Model numarası: | FLRS-RR005 |
Min sipariş miktarı: | 1 parça |
---|---|
Ödeme koşulları: | L / C, T / T, Western Union |
Standart:: | DIN 472 | Tip: | Dahili |
---|---|---|---|
Malzeme: | Paslanmaz çelik | Boyut: | 8-300 |
Renk: | Gümüş | Başvuru: | sanayi |
Vurgulamak: | Delikler İçin İç Tespit Halkası,Paslanmaz Çelik İç Segman Pulları,DIN 472 İç Tespit Klipsi |

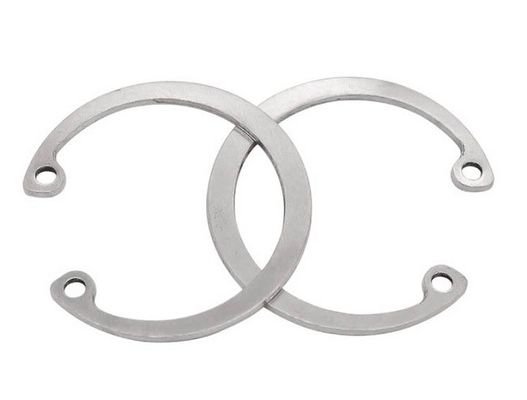

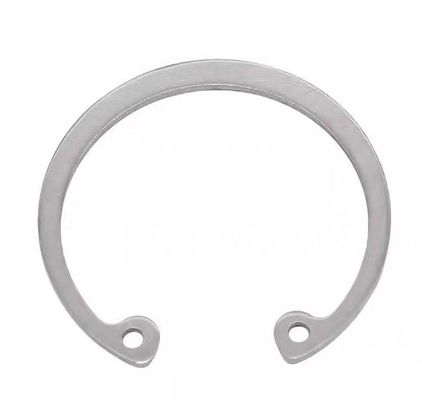

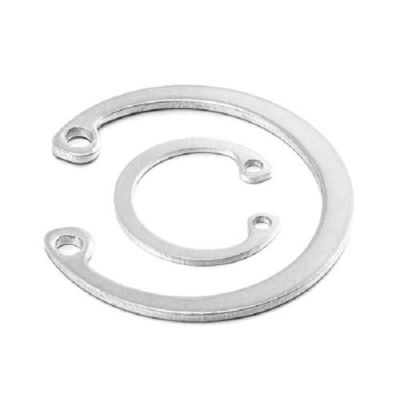

Paslanmaz çelik İç Segman Pul / DIN472 Delikler İçin Tespit Halkaları (d≤300mm)
Delik için tutma halkası, parçaların eksenel hareketini sabitlemek için dairesel deliğe takılır.Bu tür tutma halkasının dış çapı, montaj dairesel deliğinin çapından biraz daha büyüktür.Takarken, pense ağzını tespit halkasının pense deliğine sokmak için segman pensesi kullanın ve tespit halkasını önceden işlenmiş dairesel delik iç oluğuna yerleştirilmeden önce kelepçeleyin.
Norm boy |
H | NS | d1 dk |
kg/1kadet |
Norm boy |
H | NS | di dk |
kg/1kadet |
||||
maksimum | dk | maksimum | dk | maksimum | benim | maksimum | dk | ||||||
8 | 0,8 | 0.75 | 9.06 | 8.6 | 1 | 0.14 | 75 | 2.5 | 2.43 | 80.3 | 79.04 | 3 | 18.8 |
9 | 0,8 | 0.75 | 10.16 | 9.7 | 1 | 0.15 | 78 | 2.5 | 2.43 | 83.8 | 81.96 | 3 | 20.4 |
10 | 1 | 0.94 | 11.16 | 10.7 | 1.2 | 0.18 | 80 | 2.5 | 2.43 | 86.8 | 84. 96 | 3 | 22 |
11 | 1 | 0.94 | 12.16 | 11.7 | 1.2 | 0.31 | 82 | 2.5 | 2.43 | 88.8 | 86.96 | 3 | 24 |
12 | 1 | 0.94 | 13.36 | 12.9 | 1.5 | 0.37 | 85 | 3 | 2.92 | 91.8 | 89. 96 | 3.5 | 25.3 |
13 | 1 | 0.94 | 14.46 | 14 | 1.5 | 0.42 | 88 | 3 | 2.92 | 94.8 | 92.96 | 3.5 | 28 |
14 | 1 | 0.94 | 15.46 | 15 | 1.7 | 0,52 | 90 | 3 | 2.92 | 96.8 | 94.96 | 3.5 | 31 |
15 | 1 | 0.94 | 16.56 | 16.1 | 1.7 | 0,56 | 92 | 3 | 2.92 | 98.8 | 96.96 | 3.5 | 32 |
16 | 1 | 0.94 | 17.66 | 17.2 | 1.7 | 0,6 | 95 | 3 | 2.92 | 111.8 | 99.96 | 3.5 | 35 |
17 | 1 | 0.94 | 18.72 | 18.17 | 1.7 | 0.65 | 98 | 3 | 2.92 | 114.8 | 112.96 | 3.5 | 37 |
18 | 1 | 0. 94 | 19.92 | 19.37 | 2 | 0.T4 | 100 | 3 | 2.92 | 116.8 | 114.96 | 3.5 | 38 |
19 | 1 | 0.94 | 20.921 | 20.37 | 2 | 0,83 | 102 | 4 | 3.9 | .109.3 | 107.46 | 3.5 | 55 |
20 | 1 | 0.94 | 21.921 | 21.37 | 2 | 0.9 | 105. | 4 | 3.9 | l113.3 | 111.46 | 3.5 | 56 |
21 | 1 | 0.94 | 22.921 | 22.37 | 2 | 1 | 108 | 4 | 3.9 | 116.3 | 114.46 | 3.5 | 60 |
22 | 1 | 0.94 | 23.92l | 23.37 | 2 | 1.1 | 110 | 4 | 3.9 | |118.3 | 116.46 | 3.5 | 64.5 |
24 | 1.2 | 1.14 | 26.321 | 25.69 | 2 | 1.42 | 112 | 4 | 3.9 | 120.3 | 118.46 | 3.5 | 72 |
25 | 1.2 | 1.14 | 27.32 | 26.69 | 2 | 1.5 | 115 | 4 | 3.9 | 123.5 | 121 | 3.5 | 74.5 |
26 | 1.2 | 1.14 | 28.32 | 27.69 | 2 | 1.6 | 120 | 4 | 3.9 | 128,5 | 126.37 | 3.5 | 77 |
28 | 1.2 | 1.14 | 30.6 | 29.85 | 2 | 1.8 | 125 | 4 | 3.9 | 133.5 | 131.37. | 4 | 79 |
30 | 1.2 | 1.14 | 32.6 | 31.85 | 2 | 2.06 | 130 | 4 | 3.9 | 138.5 | 136.37 | 4 | 82 |
31 | 1.2 | 1.14 | 33.9 | 33.15 | 2.5 | 2.1 | 135 | 4 | 3.9 | 143.5 | 141.37 | 4 | 84 |
32 | 1.2 | 1.14 | 34.9 | 34.15 | 2.5 | 2.21 | 140 | 4 | 3.9 | 148,5 | 146.37 | 4 | 87.5 |
34 | 1.5 | 1.44 | 37 | 35.25 | 2.5 | 3.2 | 145 | 4 | 3.9 | 153,5 | 151.37 | 4 | 93 |
35 | 1.5 | 1.44 | 38.3 | 37.55 | 2.5 | 3.54 | 150 | 4 | 3.9 | 159.5 | 157.37 | 4 | 105 |
36 | 1.5 | 1.44 | 39.3 | 38.55 | 2.5 | 3.7 | 155 | 4 | 3.9 | 165.5 | 163.37 | 4 | 107 |
37 | 1.5 | 1.44 | 40.3 | 39.55 | 2.5 | 3.74 | 160 | 4 | 3.9 | 170,5 | 168.37 | 4 | 110 |
38 | 1.5 | 1.44 | 41.3 | 40.55 | 2.5 | 3.9 | 165 | 4 | 3.9 | 176 | 173.9 | 4 | 125 |
40 | 1.75 | 1.69 | 44.4 | 43.11 | 2.5 | 4.7 | 170 | 4 | 3.9 | 181 | 178.9 | 4 | 140 |
42 | 1.75 | 1.69 | 46.4 | 45.11 | 2.5 | 5.4 | 175 | 4 | 3.9 | 186.2 | 183.78 | 4 | 150 |
45 | 1.75 | 1.69 | 49.4 | 48.11 | 2.5 | 6 | 180 | 4 | 3.9 | 191.2 | 188.78 | 4 | 165 |
47 | 1.75 | 1.69 | 51.6 | 50.04 | 2.5 | 6.1 | 185 | 4 | 3.9 | 186.2 | 193.78 | 4 | 170 |
48 | 1.75 | 1.69 | 52.6 | 51.04 | 2.5 | 6.7 | 190 | 4 | 3.9 | 191.2 | 198.78 | 4 | 175 |
50 | 2 | 1,93 | 55.3 | 53.74 | 2.5 | 7.3 | 195 | 4 | 3.9 | 196.2 | 203.78 | 4 | 183 |
52 | 2 | 1,93 | 57.3 | 55.74 | 2.5 | 8.2 | 200 | 4 | 3.9 | 201 | 208.78 | 4 | 195 |
55 | 2 | 1,93 | 60.3 | 58.74 | 2.5 | 8.3 | 210 | 5 | 4.88 | 223.7 | 221.28 | 4 | 270 |
56 | 2 | 1,93 | 61.3 | 59.74 | 2.5 | 8.7 | 220 | 5 | 4.88 | 233.7 | 231.28 | 4 | 315 |
58 | 2 | 1,93 | 63.3 | 61.74 | 2.5 | 10.5 | 230 | 5 | 4.88 | 243.7 | 241,28 | 4 | 330 |
60 | 2 | 1,93 | 65.3 | 63.74 | 2.5 | 11.1 | 240 | 5 | 4.88 | 254 | 251.99 | 4 | 345 |
62 | 2 | 1,93 | 67.3 | 65.74 | 2.5 | 11.2 | 250 | 5 | 4.88 | 264 | 261.99 | 4 | 360 |
63 | 2 | 1,93 | 68.3 | 66.74. | 2.5 | 12.4 | 260 | 5 | 4.88 | 277 | 274.99 | 5 | 375 |
65 | 2.5 | 2.43 | 70.3 | 68.74 | 3 | 14.3 | 270 | 5 | 4.88 | 287 | 269,99 | 5 | 388 |
68 | 2.5 | 2.43 | 73.6 | 72.04 | 3 | 16 | 280 | 5 | 4.88 | 297 | 294.99 | 5 | 400 |
70 | 2.5 | 2.43 | 75.6 | 74.04 | 3 | 16.5 | 290 | 5 | 4.88 | 307 | 304. 99 | 5 | 415 |
72 | 2.5 | 2.43 | 77.6 | 76.04 | 3 | 18.1 | 300 | 5 | 4.88 | 317 | 314.99 | 5 | 435 |
