| Marka Adı: | FLRS |
| Model Numarası: | FLRS-SAE 002 |
| Adedi: | 1 parça |
| Paketleme Ayrıntıları: | karton / kontrplak kutular / kontrplak paletler |
| Ödeme Şartları: | T / T ， L / C ， Batı birliği ， paypal |

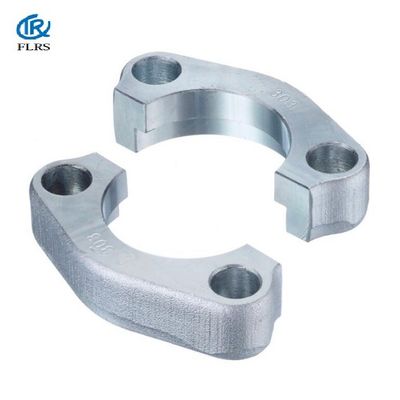

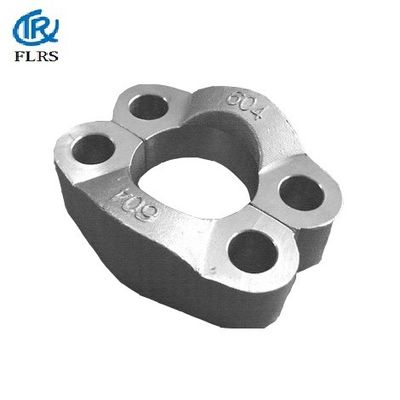

Karbon Çelik / 3000 PSI / ISO6162 Standart Hidrolik Bölünmüş / Bölünmemiş Hortum Boru Flanşı Kelepçesi / Hidrolik SAE Flanşı
SAE Flanş Kelepçeleri: tek parça flanşlı kelepçe sistemi:
Tek parça flanş kelepçeli ve metrik veya inç vidalı hidrolik sıvı gücü flanş bağlantılarının tanıtımı:
1. SAE kodu 61 serisi flanş kelepçelerinin çalışma basıncı 3000 PSI, 3,5 MPa (35 bar) ila 35 MPa (350 bar) arasındadır.
2. SAE Flanş kelepçelerinin boyutları ISO 6162-1: 2012'ye göredir.ISO Nominal Boyut: DN 13;DN 19;DN 25;DN 32;DN 38;DN 51;DN 64;DN 76;DN 89;DN 102;DN 127;İnç boyutu: 1/2 "; 3/4"; 1 "; 1 1/4"; 1 1/2 "; 2"; 2 1/2 "; 3".
3. SAE tek parçalı flanş kelepçesi malzemesi, aşağıdaki özelliklere sahip karbon çelik C45'ten yapılmıştır: Nominal flanş boyutu DN 13 için: - minimum akma dayanımı: 220 MPa - kırılmada minimum uzama:% 3 ve diğer tüm nominal flanş boyutları için: - minimum akma dayanımı: 415 MPa - kırılmada minimum uzama:% 3
4. Tüm karbon çeliği SAE flanş kelepçelerinin dış yüzey Korozyon koruması, ISO 9227'ye göre minimum 72 saatlik tuz püskürtme testini geçmek için uygun bir kaplama ile korunacaktır.
5. Basınç / sıcaklık için test gerekliliği: ISO 6162'nin bu bölümüne uygun flanş tipi bağlantılar, belirtilen basınç / sıcaklık gereksinimlerini karşıladıklarını doğrulamak için ISO 19879'da belirtilen patlama ve döngüsel dayanıklılık testlerine tabi tutulacaktır.-40 ° C ile +120 ° C arasındaki sıcaklıklarda kullanıldığında Tablo 2'de verilen çalışma basınçlarında kullanıma uygun olacaktır.ISO 6162'nin bu bölümüne uygun flanş bağlantıları -20 ° C'den düşük sıcaklıklarda monte edilmeyecektir.
6. Tek parçalı flanş kelepçesi bağlantılarının tanımı Tek parçalı flanş kelepçesi, DN 25 boyutunda: Kelepçe ISO 6162-1, FC × 25
| İPLİK E | Bir | B | C | D | E |
| 1/2 " | 56.3 | 47 | 40.5 | 9 | 18.2 |
| 3/4 " | 71.4 | 60 | 50.8 | 11 | 23.8 |
| 1 " | 80.9 | 70 | 57.1 | 13 | 27.8 |
| 1 1/4 " | 95.2 | 77 | 66.7 | 15 | 31.8 |
| 1 1/2 " | 112.7 | 95 | 79.4 | 17 | 36.5 |
| 2 " | 133.3 | 114 | 96.8 | 21 | 44.5 |
SSS:
BEN) Ürünleriniz hakkında nasıl daha fazla ayrıntı alabilirim?
Bize e-posta gönderebilirsiniz.Referansınız için katalog ve resimler sağlayacağız
2) Nasıl örnek alabilirim?
Örnek ücretsizdir, ancak alıcının navlun bedelini ödemesi gerekir
3) Özel parçalar sağlıyor musunuz?
Evet, çizimi sağlamanız gerekiyor.
4) Sağlayabileceğiniz diğer ürünler nelerdir?
Çelik boru bağlantı parçaları, bağlantı elemanları, contalar vb. Tedarik edebiliriz.
|
|
