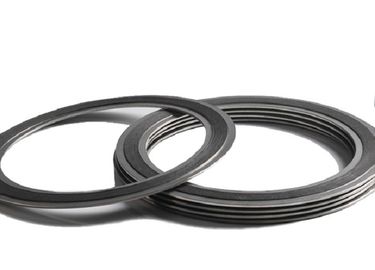

Dolgulu veya Dolgusuz Natrual Paslanmaz Çelik Renkli Spiral Sarımlı Contalar

Spiral sarımlı contalar- biçimlendirilmiş metal tel ve yumuşak dolgu malzemelerinin alternatif bir kombinasyonu ile yapılmıştır - iki flanş arasında sıkıştırıldığında çok etkili bir sızdırmazlık oluşturur. Metal şeritte ortalanmış V şeklindeki bir taç, bir yay görevi görür ve contalara çeşitli koşullar altında daha fazla esneklik kazandırır.Dolgu ve tel malzemesi, farklı kimyasal uyumluluk gereksinimlerini karşılamak için değiştirilebilir.Bir contayı sıkıştırmak için mevcut yük sınırlıysa, etkili bir sızdırmazlık sağlamak için conta yapısı ve boyutları değiştirilebilir.

Spiral sargılı bir conta, bir merkezleme halkası, bir iç halka veya her ikisini de içerebilir.Dış merkezleme halkası, contayı flanş içinde doğru şekilde konumlandırır ve bir sıkıştırma sınırlayıcı görevi görürken, iç halka ek radyal mukavemet sağlar.İç halka ayrıca flanş erozyonunu azaltır ve sızdırmazlık elemanını korur.

Esneklik ve mukavemet, spiral sargılı contaları çeşitli koşullar ve uygulamalar için ideal bir seçim haline getirir.Rafinerilerde ve kimyasal işleme tesislerinde yaygın olarak kullanılan spiral sargılı contalar, enerji üretimi, havacılık ve çeşitli valf ve özel uygulamalar için de etkilidir.

ASME B16.20 conta özelliği güncellendi ve yeni bir önerilen standartla değiştirildi.Yeni kriter, alıcı aksini belirtmedikçe, tüm grafit dolgulu spiral sargılı contalarda iç halkalara bir varsayılan içerir.Bununla birlikte, iç bileziği olmayan grafit dolgulu spiral sarımlı bir conta yine de ASME B16.20 standardına uygun olarak damgalanacaktır.

Tarz RW

Sınıf 2500'e kadar düz yüzlü ve yükseltilmiş yüz flanşlarına uygun genel amaçlı conta

Merkezleme halkası, contayı flanş yüzeyine doğru bir şekilde yerleştirir, ek radyal mukavemet sağlar ve bir sıkıştırma sınırlayıcı görevi görür

Spiral sarım (sızdırmazlık elemanı), önceden şekillendirilmiş metal ve yumuşak dolgu malzemesinden oluşur

NOT: Mevcut cıvata yükünün yüksek olması nedeniyle Sınıf 600 üzerindeki uygulamalar için bir iç halka tavsiye edilir.Stil RWI'ye bakın.

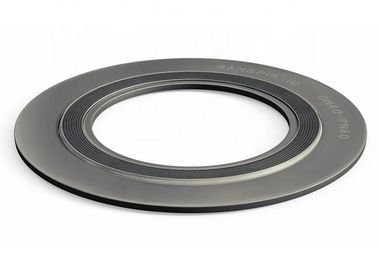

Stil RWI

Sınıf 2500'e kadar düz yüz ve yükseltilmiş yüz flanşları için uygundur

Daha yüksek basınçlı uygulamalar için, PTFE dolgularla kullanım için ve ASME B16.20 tarafından tanımlandığında önerilir

İç halka bir sıkıştırma sınırlayıcı görevi görür ve sızdırmazlık elemanlarını proses ortamı saldırılarından korur

Tarzı R

Dil ve oluk, erkek-dişi veya oluktan düz yüz flanşları için uygundur

Önceden şekillendirilmiş metal ve yumuşak dolgu malzemesi içeren yalnızca spiral sarım

Sargının iç ve dış çapları, daha fazla stabilite sağlamak için dolgusuz birkaç kat metal ile güçlendirilmiştir

NOT: Stil RI iç bileziklerle de mevcuttur.
