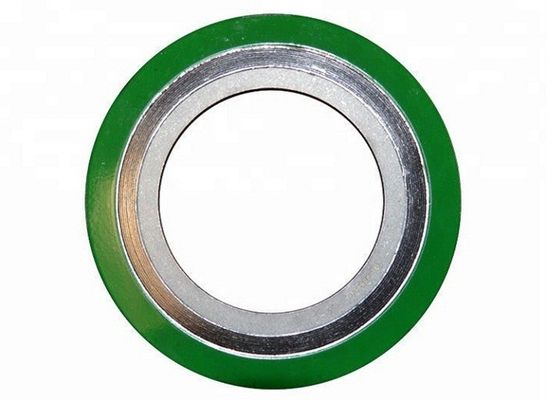

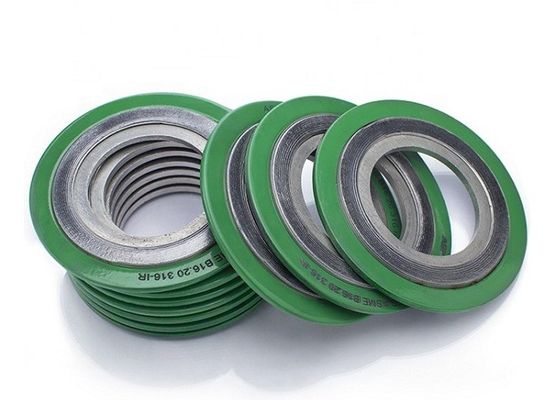

Paslanmaz Çelik Spiral Yara Gaskets Nonmetal ((Grafit,PTFE,Seramik,Mica Grafit) Dolgu ile

Temel tip sarmal sargı

•Önceden baskı yapma metal dalgalanmış kemer ve metal olmayan kemer, dönüşümlü bir şekilde örtüşür, spiral
Ayrıca güçlendirilmiş halka eklemek için gerekli koşullara göre.Temel tip sarmal sargı

St.yapısı

Mayısn ürün

Spiral sargılar¥ şekillendirilmiş metal tel ve yumuşak dolgu malzemelerinin alternatif bir kombinasyonundan yapılmıştır ¥ iki flens arasında sıkıştırıldığında oldukça etkili bir mühür oluşturur.Metal bantın ortasında V şeklindeki bir taç bir yay olarak çalışırDoldurma ve tel malzemesi, farklı kimyasal uyumluluk gereksinimlerine uyum sağlamak için değiştirilebilir.Eğer bir dikiş sıkıştırmak için kullanılabilir yük sınırlı ise, etkili bir mühürleme sağlamak için dikiş yapısı ve boyutları değiştirilebilir.

Bir sarmal sarma conta, bir merkezleme yüzüğü, bir iç yüzüğü veya her ikisini de içerebilir. Dış merkezleme yüzüğü, kabuk içindeki conta'yı doğru bir şekilde konumlandırır ve bir sıkıştırma sınırlayıcısı olarak çalışır.İç halka ek radyal güç sağlarkenİç halka ayrıca flange erozyonunu azaltır ve mühürleme elemanını korur.

Dayanıklılık ve dayanıklılık, spiral sargıları çeşitli koşullar ve uygulamalar altında ideal bir seçim haline getirir.Spiral yaralı contalar elektrik üretimi için de etkilidir., havacılık ve çeşitli valf ve özel uygulamalar.

ASME B16.20 dikiş özellikleri güncellenmiş ve yeni tavsiye edilen bir standart olarak değiştirilmiştir.Yeni kriterler, alıcı başka bir şey belirtmediği sürece, tüm grafit dolu spiral sargıların iç halkalara varsayılan bir katman içerir.Bununla birlikte, iç halkası olmayan, grafitle doldurulmuş spiral sarmal bir dikiş, hala ASME B16.20 standardına uygun olarak damgalanır.

RW biçimi

Klas 2500'e kadar düz yüz ve yükseltilmiş yüz flansları için uygun genel amaçlı dikiş

Merkezi halka, kasık yüzündeki dikişleri doğru bir şekilde konumlandırır, ek radyal dayanıklılık sağlar ve bir sıkıştırma sınırlayıcısı olarak çalışır

Spiral sargı (denge elementi) önceden şekillendirilmiş metal ve yumuşak dolgu malzemesinden oluşur

NOT: Yüksek kullanılabilir bult yükü nedeniyle, 600 Sınıf'ın üstündeki uygulamalar için iç bir halka önerilir.

RWI tarzı

Sınıf 2500'e kadar düz yüz ve yükseltilmiş yüz flansları için uygundur

Daha yüksek basınçlı uygulamalar için, PTFE dolguları ile kullanmak için ve ASME B16 tarafından belirlendiğinde önerilmektedir.20

İç halka bir sıkıştırma sınırlayıcı olarak çalışır ve işlem ortamı saldırısından mühürleme elemanlarını korur

R tarzı

Dil ve oluk, erkek-kadın veya oluk-düz yüz flensleri için uygundur

Sadece spiral sargı, önceden şekillendirilmiş metal ve yumuşak dolgu malzemesi içeren

İç ve dış çaplı sargı daha fazla istikrar sağlamak için dolgu olmadan birkaç katman metal ile güçlendirilir

NOT: İç halkalarla da mevcuttur.

MC ve MCR Gaskets

Çukur kapağı montajları için

Yapı

Paket
